Структура звучника, принцип рада и индекс перформанси

Звучник је врста уређаја за претварање енергије који електричне сигнале претвара у звучне сигнале. Перформансе звучника имају велики утицај на квалитет звука. Звучник је веома слаба компонента аудио опреме и важна је компонента за звучни ефекат. Уобичајени звучници укључују електромагнетне звучнике, динамичке звучнике, електростатичке звучнике итд. Па, који је принцип рада различитих типова звучника? Затим ћу вам представити једну по једну структуру, принцип рада и индекс перформанси звучника.

Структура говорника

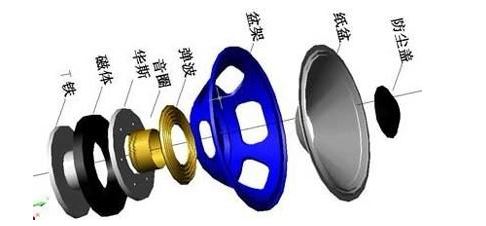

Звучник се обично састоји од поклопца за прашину, звучног конуса, звучне завојнице, вибрационе плоче, оквира умиваоника, везивног постоља, горњег и доњег дела магнетног пола и магнетног челика.

1. Звук базена

Користите вибрацију звучног базена да гурнете ваздух да вибрира да бисте постигли звук звука. Због тога материјал звучног конуса одређује личност говорника.

2, постоље за умиваоник

Врсте и карактеристике оквира умиваоника су следеће: лим за жељезо: нижа цена; ливење на ливење: није лако деформисати; синтетички материјал: мала тежина и није лако деформисати.

3.Поклон за звучну завојницу

Постоље за говорну завојницу је углавном алуминијум. Пошто сталак за говорну завојницу треба да узме у обзир расипање топлоте, алуминијумска кожа има добру дисипацију топлоте, малу тежину и нема деформације. Такође је користан у папиру, али је сада застарио. Постоји и КИСВ епоксидна плоча која има боље перформансе.

4.Магнет

Ферит: Најчешће се користе традиционалне велике величине и ниске цене.

НдФе: 7 пута је магнетнији од ферита, али је нестабилан и лако се демагнетизује, тако да не може заменити ферит.

Стронцијумов магнет: Карактерише га висока ефикасност, али његова запремина није велика, па се користи само на високотонцима.

5.Бранцхес

Носећа плоча се назива и опружна плоча и еластични талас, што је подршка вибрацији звучника. Постоје два основна материјала за центрирање потпорне плоче: памучна тканина и полиимидна влакна.

6, преклопни прстен

Склопиви прстен је везни део звучног базена и оквира умиваоника, који се користи за подршку звучном систему звучног базена и пружа одговарајућу обнављајућу снагу и ефекат пригушивања.

7.Заштитна капа

Главна функција је спречавање продирања прашине и нечистоћа у магнетни размак. Материјал који се користи је папир, тканина, алуминијум, пластика или карбонска влакна, а облик који се најчешће користи је хемисфера.

Како раде звучници

1, тип завојнице која се креће

Основни принцип долази из Флеминговог закона о левој страни. Ставите струјну и магнетну линију окомито између северног и јужног пола магнета. Жица ће бити померана интеракцијом између магнетне линије и струје. Тада је овде причвршћена дијафрагма. На коријенској стази, дијафрагма ће се кретати према напријед и назад с промјеном тренутне. Тренутно више од 90% конусних конуса креће дизајн завојница.

2.Елецтромагнетиц

Магнетни звучник, такође познат као "трске звучник". У структури магнетног звучника налази се електромагнет са покретним језгром између два пола сталног магнета. Привлачење привлачне силе на нивоу фазе остаје непомично у центру; када струја тече у завојници, помично језгро се магнетизује и постаје магнет бар. Како се смер струје мења, поларитет магнетне траке се мења у складу са тим, тако да се покретна гвожђаста језгра ротира око тела, а вибрације покретне гвожђе језгре преносе се из конзоле у дијафрагму да би се подстакла топлотна вибрација ваздуха.

3.Идуктивно

Слично је и са електромагнетским принципом, али арматура се удвостручује, а две говорне завојнице на магнету нису симетричне. Када прође сигнална струја, две арматуре ће се гурати и померати једна с другом за различите магнетне токове. За разлику од електромагнетике, индуктори могу регенерирати ниже фреквенције, али ефикасност је врло ниска.

4, електростатички

Основни принцип је Куломов закон. Обично се пластична дијафрагма и индуктивни материјал као што је алуминијум подвргавају вакуумирању. Две дијафрагме су постављене лицем у лице. Када један од њих дода позитивну струју и велики напон, други ће индуковати малу струју. Гурајући једни друге привлачењем и одбијањем једних других, ваздух може да чује звук.

Електростатички мономер је лаган у тежини и има малу вибрацијску дисперзију, тако да је лако добити јасан и транспарентан средњи и високи тонер, што утиче на снагу баса, а његова ефикасност није велика, и лако се сакупља прашина користећи једносмерну струју снабдевање.

5.Планар

Најранији дизајн који је развио јапански СОНИ, дизајн звучне завојнице је и даље тема покретне завојнице, али мембрана конуса конуса се мења у дијафрагму саћа, јер мање људи има шупљи ефекат, карактеристике су боље, али ефикасност је такође ниска. .

6. Трака

Без традиционалног дизајна гласовних завојница, дијафрагма је израђена од врло танког метала, а струја тече директно у проводник да би вибрирала. Пошто је његова дијафрагма говорна завојница, врло је лагана у тежини, има одличан одзив и перформансе и високофреквентни одзив. Међутим, ефикасност и мала отпорност звучника са врпцом одувек су били велики изазов за појачала. Друга метода је имати говорну завојницу, али гласовна завојница се штампа директно на пластичном листу, што може да реши неке проблеме слабе импеданце.

7, тип рога

Дијафрагма гура зрак који се налази на дну рога да дјелује. Пошто се звук не дистрибуира током преноса, врло је ефикасан. Међутим, због тога што ће облик и дужина сирена утицати на звук, није лако репродуковати ниске фреквенције. Сада се најчешће користи у дивовским ПА системима или на високотонцу.

8.Пиезоелектрични

Говорник који користи обрнути пиезоелектрични ефекат пиезоелектричног материјала назива се пиезоелектричним звучником. Појава да диелектрични материјал подлеже поларизацији под притиском изазива потенцијалну разлику између две површине назива се "пиезоелектричним ефектом". Његов инверзни ефекат, то јест диелектриц деформисан у електричном пољу, пролази еластичну деформацију, која се назива "инверзним пиезоелектричним ефектом" или "електрострикцијом".

9.Ион звучници

Ионски звучници користе високонапонски правац за улазак зрака у набијене протоне. Након примене АЦ напона, ови слободно наелектрисани молекули звучиће услед вибрација. Тренутно се може користити само у мономерама високе фреквенције. Ионски звучници се разликују од осталих звучника по томе што немају дијафрагму, па су пролазне карактеристике и карактеристике високих фреквенција добре, али структура је превише компликована.

10.Звучник за модулацију ваздуха

Звучници за модулацију протока ваздуха, познати и као звучници за проток ваздуха. То је звучник који користи компримовани ваздух као извор енергије и користи аудио струју за модулацију протока ваздуха. Састоји се од ваздушне коморе, модулацијског вентила, рога и магнетног круга.

Компримовани ваздух тече из ваздушне коморе кроз вентил и модулира се спољним аудио сигналом, тако да се флуктуација протока ваздуха мења у складу са спољним аудио сигналом, а модулисани проток ваздуха је повезан кроз рог да би се побољшала ефикасност систем. Користи се углавном као извор звука за испитивања окружења високог интензитета или за емитовање на велике даљине.

11.Ултрасониц

Не користи било који традиционални облик звучника, али користи ултразвучни генератор за генерисање две посебно обрађене ултразвучне зраке. Када ове две зраке истовремено делују на бубну тачку људског уха, могу да стварају слух интеракцијом.

Индикатори перформанси звучника

1.Фреквентни одговор

Овај индикатор одражава главни фреквенцијски распон у којем звучник ради. Када се на звучник примењује извор сигнала са константним напоном и фреквенција извора сигнала се мења из ниске у високу фреквенцију, звучни притисак који ствара звучник ће се мењати са променом фреквенције. Резултатна кривуља фреквенције звучног притиска, што је шири овај опсег, то су боље карактеристике репродукције звука

2.Ред импеданција

Односи се на вредност импеданце која је измерена на улазу звучника на одређеној радној фреквенцији. Обично је назначено на натписној плочици заштитног знака производа, коју је дао произвођач, називна импеданса је обично вредност импеданције на којој се може очекивати максимална снага у распону називне фреквенције. Називна импеданса је обично 4 охма, 8 охма, 16 охма, 32 охма, итд. 3 охма и 6 охма се такође користе у иностранству.

3. Снага

Снага звучника је један од важних показатеља при избору звучника. То је улазна снага када звучник може дуготрајно да ради без стварања ненормалног звука. У општем испитивању користи се ружичасти звучни сигнал, а испитивање се врши у називној фреквенцијској зони кроз одређени филтер.

Максимална снага шума разликује се од називне снаге, што указује на способност звучника да издржи велику улазну снагу кратко време, а време његовог испитивања је само неколико секунди или минута. Опћенито, максимална снага буке је 2-4 пута већа од називне снаге.

4. Осјетљивост

Карактеристична осетљивост односи се на ниво звучног притиска измерен на 1м у аксијалном смеру када звучник додаје ружичасти напон звучног сигнала еквивалентан 1В снаге на називној импеданси. Свака звучна јединица мора бити у основи иста у фреквенцијском опсегу који је одговоран за репродукцију, тако да цео звучник има равнотежу високог, средњег и баса током репродукције. Посебно за стерео звучнике, јединице које се користе за леви и десни канал морају бити строго прегледане и усклађене. Потребно је да разлика између нивоа излазног звучног притиска јединица које се користе у левом и десном каналу буде унутар плус или минус 1 дБ, у супротном ће утицати на локализацију звучне слике.

5.Директивност

Директивност се користи за описивање способности звучника да зрачи звучне таласе у различитим правцима у простору. Генерално се изражава кривом нивоом звучног притиска као функцијом угла зрачења. Усмјереност звучника је повезана са фреквенцијом и обично нема очигледне усмерености на ниским фреквенцијама. На високим фреквенцијама, због кратке таласне дужине звучних таласа, усмереност ће постати оштра, па неки звучници распоређују неколико високофреквентних јединица у различитим смеровима како би побољшали смер. Директивност је такође повезана са калибром звучника. Генерално, када је калибар велик, усмереност је такође оштра; када је калибар мали, смер је широк.

6.Дистортион

Искривљавања у системима звучника укључују дисторзију, интермодулацију и пролазну интермодулацију. Карактеристике изобличења звучника имају већу вероватноћу да се карактеристике погоршају од једног звучника. Обично у близини тачке укрштања, дисторзија се увелико повећава због неправилног дизајна или уклањања погрешака. Хармонска дисторзија се углавном ствара на ниским фреквенцијама, посебно у близини резонантних фреквенција. Најмања потребна хармонична изобличења за висококвалитетне звучнике нису већа од 2%.
